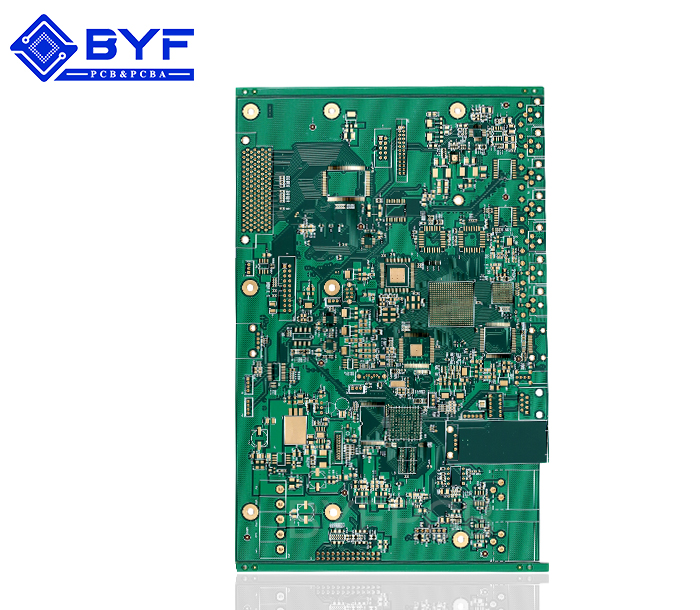

PCB板本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在表面可以看到的細小線路材料是銅箔，原本銅箔是覆蓋在整個PCB板上的，而在制造過程中部份被蝕刻處理掉，留下來的部份就變成網狀的細小線路了。這些線路被稱作導線或稱布線，并用來提供PCB板上零件的電路連接。通常PCB板的顏色都是綠色或是棕色，這是阻焊漆的顏色。是絕緣的防護層，可以保護銅線，也可以防止零件被焊到不正確的地方。現在主板和顯卡上都采用多層板，大大增加了可以布線的面積。多層板用上了更多單或雙面的布線板，并在每層板間放進一層絕緣層后壓合。PCB板的層數就代表了有幾層獨立的布線層，通常層數都是偶數，并且包含最外側的兩層，常見的PCB板一般是4～8層的結構。很多PCB板的層數可以通過觀看PCB板的切面看出來。但實際上，沒有人能有這么好的眼力。所以，下面再教大家一種方法。

　　多層板的電路連接是通過埋孔和盲孔技術，主板和顯示卡大多使用4層的PCB板，也有些是采用6、8層，甚至10層的PCB板。要想看出是PCB有多少層，通過觀察導孔就可以辯識，因為在主板和顯示卡上使用的4層板是第1、第4層走線，其他幾層另有用途（地線和電源）。所以，同雙層板一樣，導孔會打穿PCB板。如果有的導孔在PCB板正面出現，卻在反面找不到，那么就一定是6/8層板了。如果PCB板的正反面都能找到相同的導孔，自然就是4層板了。小技巧：將主板或顯示卡對著光源，如果導孔的位置能透光，就說明是6/8層板；反之就是4層板。
